3.50型气压缓冲器

结构主要有缸体、活塞、节流阀、所缸隔离活塞等组成。当撞头收到冲击时，活塞杆压缩油缸中，液压油通过阻尼孔来缓冲撞击能，油进入储油室压缩气室中的气体，使气体受到压缩产生高压。撞击结束后，具有高压的气体反过来推动隔离活塞油室中的液压油压回油缸，完成缓冲器复位。

一、订货须知：

订货时，如果您有“气液缓冲器图纸或者型号标记”，我们会按图纸直接给您供货，并提供相关专业意见和建议。

如果您没有图纸，您可以按照以下参数计算：

M——冲击物重量（t）

v——冲击速度(m/s)

F——驱动力（kN）

s——缓冲器行程（m）

1.冲击能量计算

在水平冲击条件下，气液缓冲器所吸收的冲击能量有两部分组成：

有惯性作用而产生的动能Ei(kJ)

Ei=MV/2

由驱动力作用而产生的能量

Ed=F*s

总冲击量Et=Ei+Ed

2.冲击反力计算

由惯量作用而产生的最大反力Ri（kJ)

Ri (max) =Ei/s*z

由驱动力作用而产生的反力Rd（kJ）

总冲击返利R（KJ)

R (max) =Ri (max) +Rd

3.当量冲击重量计算

当量冲击重量Me(t)

Me=2*E/V2

二：型号选用步骤：

1.计算出由惯量作用而产生的动能Ei，根据计算结果，粗选一能量吸收能力大于Ei的缓冲器型号；

2.根据所选型号缓冲器的行程，计算由驱动力作用而产生的能量Ed及总冲击能量Et，比较该计算结果是否小于所选型号缓冲器的吸收能量；

3.若计算结果大于所选型号缓冲器的能量吸收能力，则重选一具有更大能量吸收能力的缓冲器型号，并重复进行第二步，直至选出满足要求的缓冲器型号；

4.根据第三部所选型号缓冲器的行程，计算总冲击反力R，比较该计算结果是否小于冲击物及设备在不受损坏的情况下所能承受的最大冲击力值；

5.若计算结果大于冲击物及设备所能承受的最大冲击力值，则重选一具有更大行程及更大能量吸收能力的缓冲器型号，并重复进行第四步，直至选出满足要求的缓冲器型号。

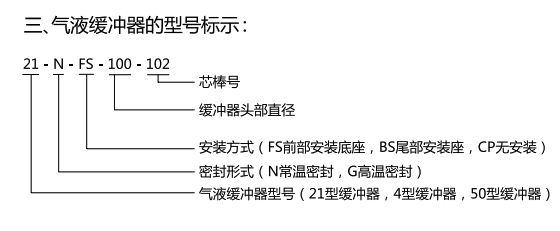

6.计算当量冲击重量Me，根据计算结果，选择第五步所选型号换成你鼓起的芯棒号；

7.若依据上述步骤仍无法选出满足要求的缓冲型号，则请与本公司联系，我们讲依据要求进行特殊设计，以满足使用要求。
